Tre suggerimenti rapidi per stimare la tensione della linea di trasmissione
La stima del livello di alta tensione di una linea di trasmissione può essere effettuata seguendo questi tre indicatori chiave: controllo della divisione del cavo, conteggio del numero di capannoni di isolante composito e osservazione dell'altezza della torre.
1. Divisione dei cavi (conduttori in bundle)
Le linee a voltaggio più elevato hanno spesso conduttori divisi, in cui ciascuna fase è divisa in più trefoli. Questa configurazione aumenta il "diametro effettivo" del conduttore disponendo diversi fili più sottili in uno schema circolare. La suddivisione riduce il peso del materiale, minimizza la resistenza elettrica e aiuta a prevenire l'"effetto corona". L'effetto corona è un tipo di scarica elettrica che crea un ronzio e un debole bagliore attorno ai cavi, particolarmente evidente in caso di pioggia.
Ad esempio, le linee da 750 kV utilizzano generalmente conduttori a sei parti. Le linee da 500 kV sono generalmente divise in quattro, anche se i cavi suddivisi in sei stanno diventando più comuni, soprattutto nelle aree ad alta domanda. Le linee a 220 kV sono generalmente divise in due, mentre a 110 kV o inferiori utilizzano conduttori singoli.

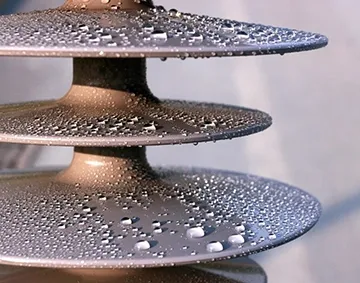

2. Numero di capannoni di isolanti polimerici
Maggiore è la tensione, maggiore è il numero di capannoni necessari. Generalmente:
Ciascun capannone in gomma siliconica può resistere a circa 10-15 kV, anche se il numero esatto varia a seconda dell'altitudine, dei livelli di inquinamento locale e dell'importanza della linea. In zone ad alta quota o fortemente inquinate è possibile aggiungere ulteriori capannoni.
3. Altezza della torre
Anche l'altezza della torre di trasmissione è un buon indicatore del livello di tensione. Le linee ad alta tensione devono mantenere una distanza di sicurezza dal suolo, dalle strutture e dagli alberi. Nelle aree urbane, l'**altezza libera** dal suolo per vari livelli di tensione è generalmente la seguente:
35-110 kV: distanza minima di ~7 metri (edificio di circa 3-4 piani)
220 kV: ~7,5 metri (circa 5 piani)
330 kV: ~8,5 metri (circa 8 piani)
500 kV: ~14 metri (12-13 piani)
750 kV: ~19,5 metri (18-20 piani)
In pratica, le torri da 110 kV sono generalmente alte circa 10-15 metri, le torri da 220-330 kV sono spesso intorno ai 20-30 metri, le torri da 500 kV raggiungono i 30-40 metri, le torri da 750 kV possono essere 50+ metri e le torri da 1000 kV raggiungono fino a 70-80 metri. L'altezza della torre può variare in base al clima e al terreno.
Con questi tre controlli è spesso possibile valutare a colpo d'occhio il livello di tensione di una linea di trasmissione!
